ГРИНЛОС Нефтеуловитель Г-85 в Санкт-Петербурге

Характеристики Особенности Комплектация Внутреннее устройство Монтаж Обслуживание Галерея работ Отзывы

Добавить в сравнение

Цена: по запросу

Технические характеристики

Диаметр горловины:
930 мм

Объем переработки:
7344 м³/сут

Длина:
8 м

Ширина:
2.2 м

Высота:
2.2 м

Объем:
29.6 м³

Вес:
1198.2 кг

Производительность:
306 м³/час

Производительность:
85 л/сек

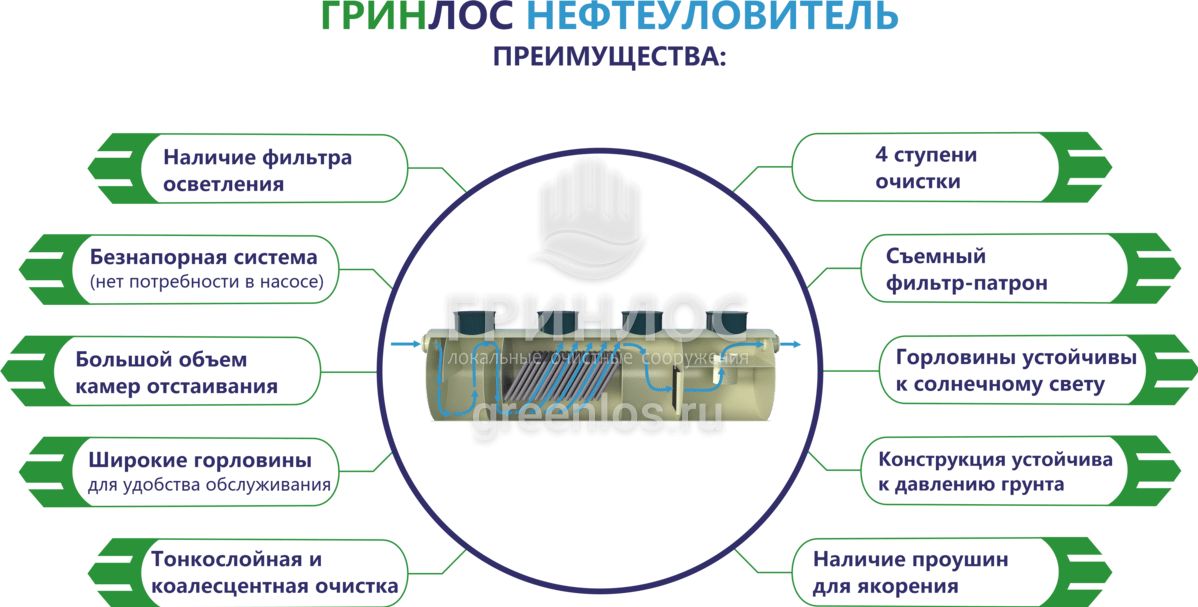

Преимущества ГРИНЛОС Нефтеуловитель Г-85

Сорбционный модуль

Высокая степень удаления загрязняющих веществ достигается за счет ультратонкой очистки на сорбционном модуле.

Простота монтажа

Современная конструкция корпуса ГРИНЛОС Нефтеуловитель Г-85 упрощает установку, а использование полипропилена делает ее легче.

Модуль пескоуловитель

Защищает коалесцентный модуль от разрушающего воздействия песка. Удаляет максимальное количество твердых частиц.

Высокая прочность конструкции

Корпус ГРИНЛОС Нефтеуловитель Г-85 имеет цилиндрическую форму, которая устойчива к сдавливанию.

Блочно-модульное исполнение

Экономит место под установку и упрощает техническое обслуживание нефтеуловителя.

Самоочищающийся коалесцентный модуль

На поверхность элементов ГРИНЛОС Нефтеуловитель Г-85 не налипают загрязнители. Он обеспечивает эффективность разделения эмульсий до 99,99 %.

Особенности Горизонтального Нефтеуловителя 85 л/сек

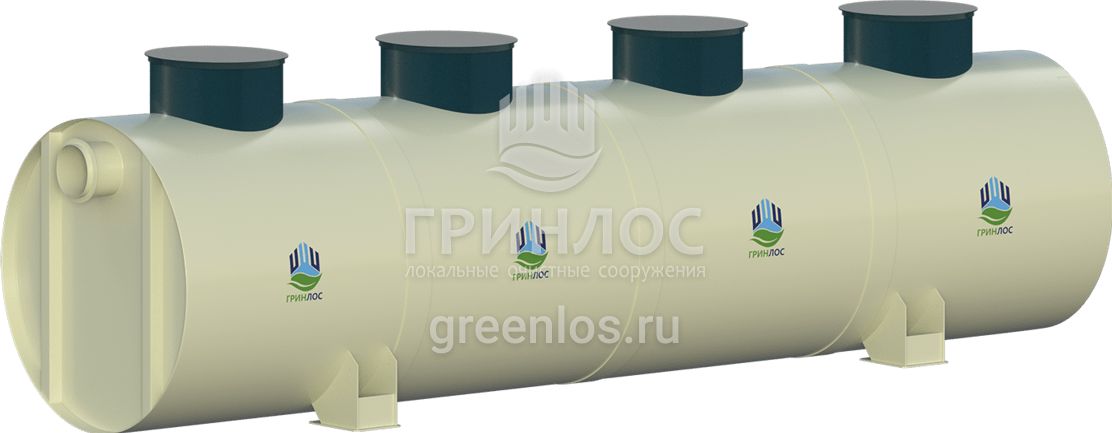

ГРИНЛОС Нефтеуловитель Г-85 горизонтальный — это изделие промышленного назначения для очистки сточных вод от нефтепродуктов со скоростью 306 м3/час, или 85 л/сек. Нефтеуловитель Г-85 изготовлен из полипропилена и имеет достаточно малый вес — 1198.2 кг, это даёт преимущество при транспортировке и облегчает монтаж.

Представляет собой герметичный горизонтальный резервуар с диаметром 2.2 м и длиной 8 м. Нефтеуловитель оборудован несколькими камерами, где расположены фильтрующие элементы, и смотровыми люками для обслуживания и очистки оборудования.

Модуль пескоотстойник и тонкослойный отстойник защищает коалесцентный фильтр от микроповреждений и быстрого выхода из строя. Таким образом, срок службы фильтрующих элементов увеличивается.

Конструкторское бюро Гринлос проектирует Нефтеуловители и в индивидуальном порядке решает инженерно-технические задачи заказчика.

Комплект поставки горизонтального Нефтеуловителя

Корпус ГРИНЛОС Нефтеуловитель Г-85 из полипропилена (1 шт);
Коалесцентный фильтр (1 шт);
Сорбционный фильтр (1 шт);
Смотровые лестницы (4 шт);
Крышки смотровых люков (4 шт).

Эксплуатационная документация, в том числе:

Технический паспорт «ГРИНЛОС Нефтеуловитель»;
Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2005);
Сертификат соответствия системе ГОСТ Р;
Декларация соответствия EAC.

Опционально возможна поставка дополнительных комплектующих:

Датчиков уровня осадка и нефтепродуктов;
Автоматической системы сбора и удаления нефтепродуктов;
Блока управления и сигнализации.

Их перечень определяется на этапе проектирования с учётом требований заказчика.

Документация

Технический паспорт Гринлос Нефтеуловитель Сертификат соответствия в системе ГОСТ Р Протокол испытаний БиК Проток испытаний Росстандарт РФ Декларация о соответствии ЕАЭС Сертификат соответствия ГОСТ ИСО 9001-2015 Санитарно-эпидемиологическое заключение Протокол испытаний ФГБУ "Центр госсанэпиднадзора"

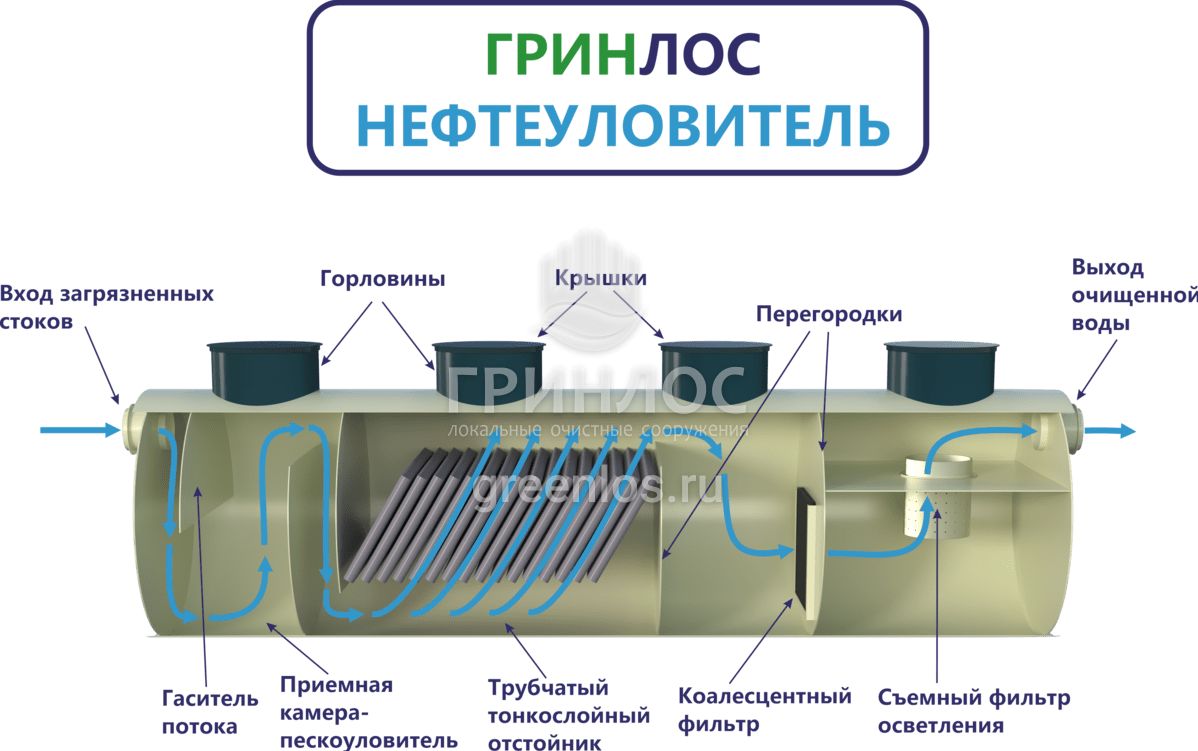

Внутреннее устройство ГРИНЛОС Нефтеуловитель Г-85

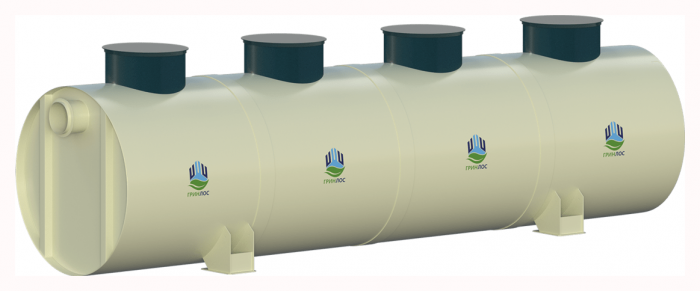

Нефтеуловитель Г-85 представляет собой цилиндрический горизонтальный резервуар из полипропилена с несколькими внутренними камерами.

пескоуловителя;
тонкослойного отстойника;
коалесцентного модульного устройства определенной производительности;
сорбционного фильтра тонкой очистки до норм ПДК;
технологические колодцы для обслуживания модулей с крышкой диаметром 930 мм;
входные и выходные патрубки;
смотровые лестницы.

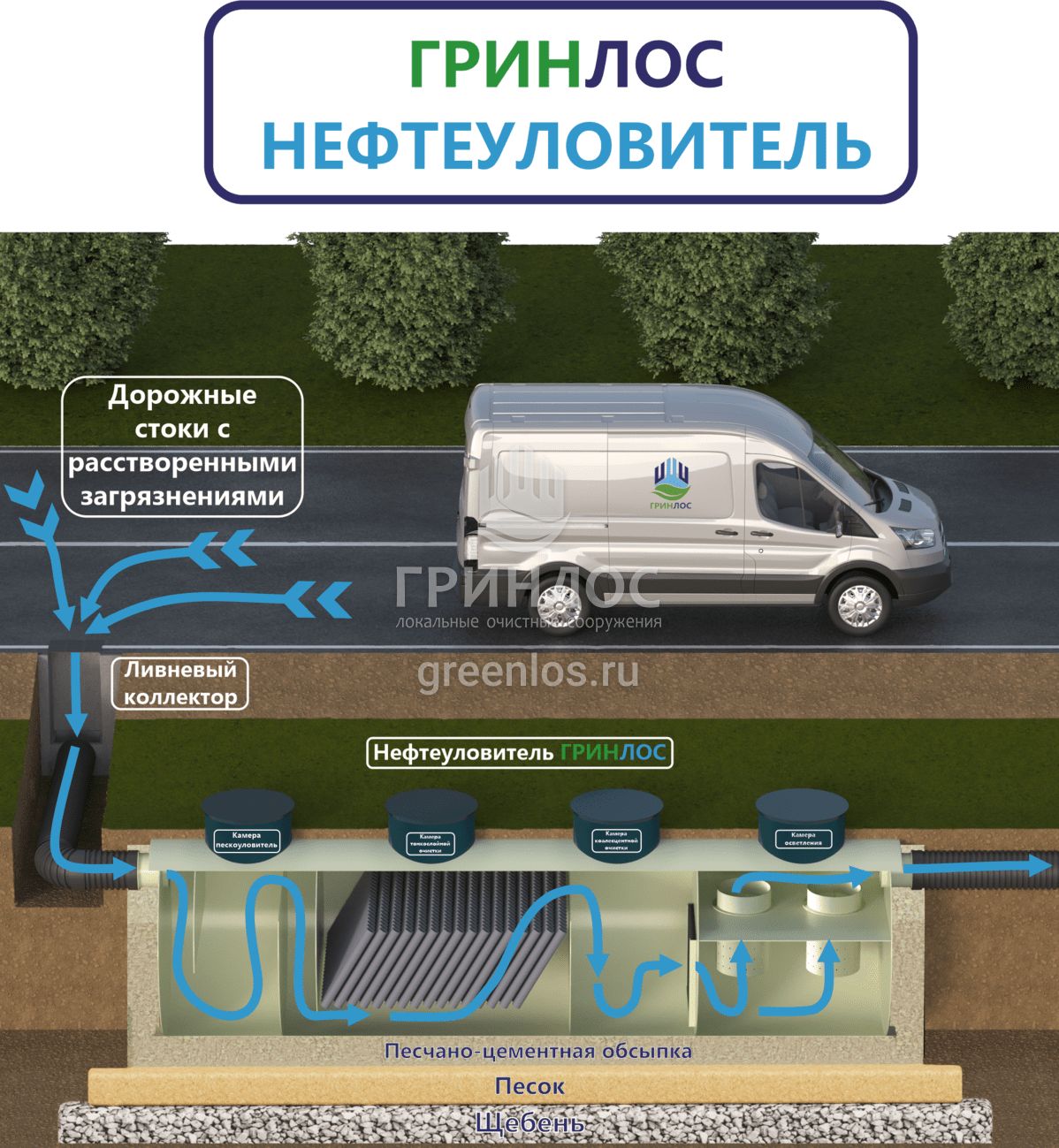

Принцип работы Горизонтального Нефтеуловителя Г-85

Принцип работы заключается в поэтапной очистке сточной воды от загрязнений:

1-ый этап — Удаление песка и взвешенных твердых частиц;

2-ой этап — Удаление нефтепродуктов и масел;

3-ий этап — Удаление механических примесей, мелкодисперсных растворенных частиц, солей.

Сточная вода проходит через гаситель потока и поступает в первичный отстойник пескоуловитель.
Далее сточная вода, очищенная от крупных частиц песка, поступает на тонкослойный отстойник. На нем происходит отделение взвешенных веществ и первичное расслоение нефтепродуктов от воды.
Сточная вода проходит коалесцентный фильтр, где происходит укрупнение частиц нефти и их всплытие за счёт разности плотностей. Укрупнению частиц нефтепродуктов способствует естественная вибрация пластин коалесцентного фильтра под действием потока воды.
Очищенная сточная вода от частиц нефти и масел поступает в нижнюю часть камеры с сорбционным фильтром. На нем происходит финальная очистка воды от примесей. Вода снизу вверх проходит через патрон сорбционного фильтра и самотеком выводится из ГРИНЛОС Нефтеуловитель Г-85 через выходной патрубок.

Нефтеуловители горизонтальные трехступенчатого типа — самые эффективные по уровню очистки стоков производственного процесса. За счет продуманной конструкции каждого блока, такое оборудование обходится минимальными эксплуатационными расходами.

Установка Нефтеуловителя Г-85

При проектировании и монтаже ГРИНЛОС Нефтеуловитель Г-85 в обязательном порядке нужно руководствоваться рекомендациями паспорта изделия, проектной документацией, рекомендациями проектировщиков, а также действующими нормами и правилами:

СП 45.13330.2012 Земляные сооружения, основания и фундаменты;
СП 70.13330.2012 Несущие и ограждающие конструкции;
СП 12–135–2003 Безопасность труда в строительстве;
СП 22.13330.2011 Основания зданий и сооружений;
СП 32.13330.2012 Канализация. Наружные сети и сооружения.

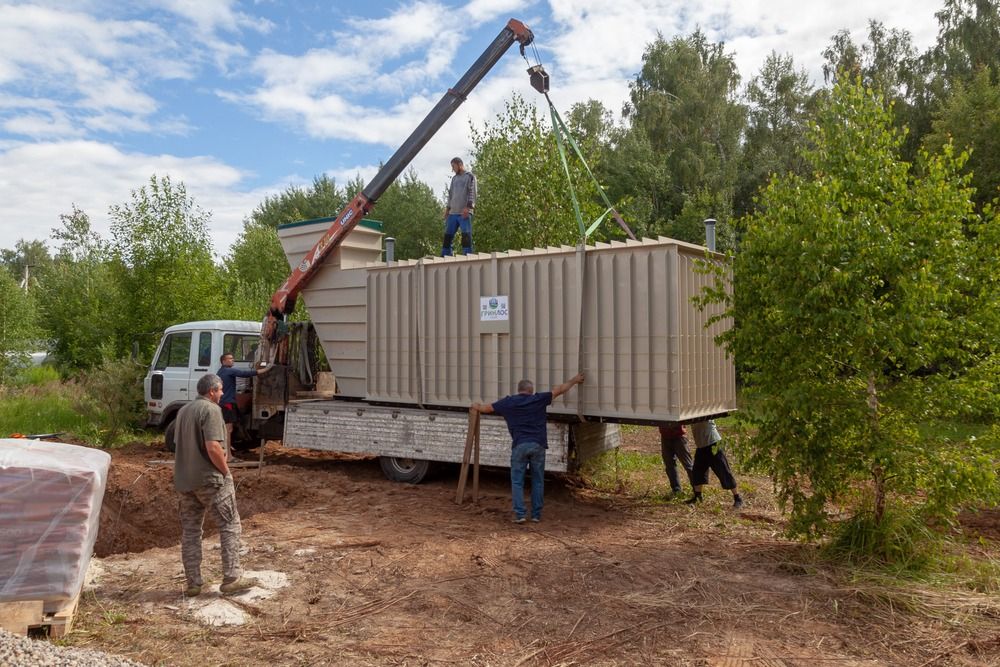

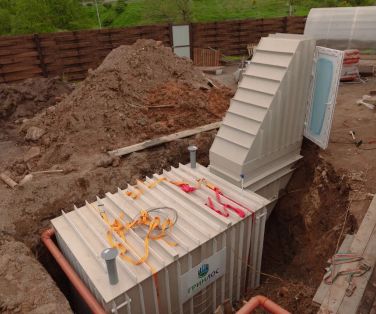

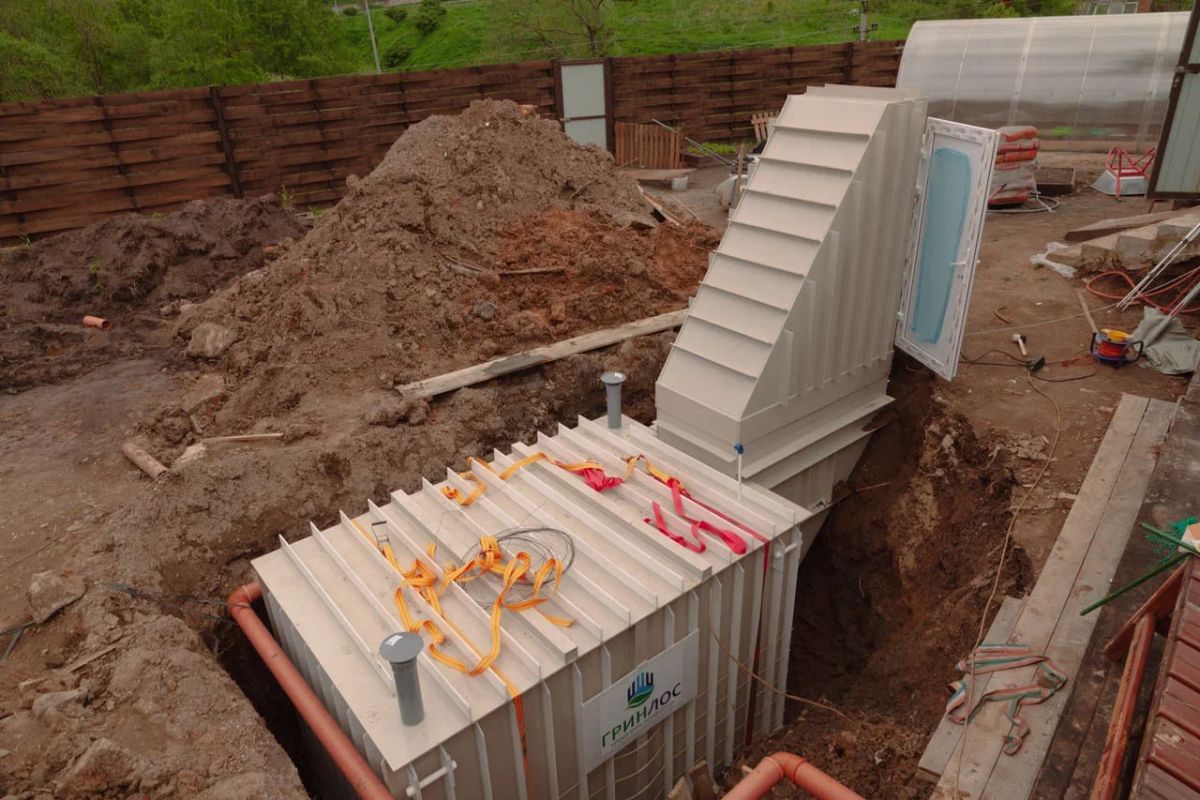

Процесс монтажа включает несколько стадий:

Замеры и расчеты.
Подготовка котлована.
Установка бетонной армированной плиты.
Установка ГРИНЛОС Нефтеуловитель Г-85.
Обратная засыпка (бетонирование).

Специалисты Гринлос проводят все монтажные работы и наладку системы по нормам и правилам безопасности при монтажных работах. Подключение электрических линий связи, проводится в соответствии с действующими межотраслевыми правилами и правилами устройства электроустановок.

Техническое обслуживание Нефтеуловитель Г-85

Работы по техническому обслуживанию должны выполняться регулярно каждые 12 месяцев. Комплекс технических мероприятий по обеспечению правильной работы Вертикального Нефтеуловителя 85 л/сек включает:

Контроль расхода и равномерного распределения сточных вод.
Контроль показаний датчиков засорённости или визуальный осмотр камер Нефтеуловителя Г-85.
Осмотр подводящих коммуникаций на предмет засорённости крупным мусором.
При наличии шламовых насосов требуется их техническое обслуживание: смазка подшипников, чистка шнеков и доливка масла в редуктор.
После летнего сезона и наступления холодов необходимо проверить момент затяжки болтов на фланцевых соединениях и запорной арматуре, осуществить их подтяжку, чтобы исключить утечки.
После планово-технического обслуживания необходимого восстановить всю рабочую схему – открыть арматуру, герметично закрыть обслуживающие люки.
При обслуживании и ремонте ГРИНЛОС Нефтеуловитель Г-85 персонал должен соблюдать правила эксплуатации сосудов и гидросооружений.
Если коалесцентные модули сильно загрязнены, то нужно спуститься в камеру (после остановки оборудования и проветривания) и промыть фильтры водой под давлением. Очищать коалесцентные модули можно не чаще двух раз в год.

Рекомендации: Для предотвращения обледенения системы необходимо устанавливать ГРИНЛОС Нефтеуловитель Г-85 на безопасной от промерзания глубине.

ВНИМАНИЕ!Редкие обходы очистного оборудования увеличивают риск избыточной наполненности сборников и ухудшения качества очистки.

ЗАПРЕЩАЕТСЯ:

Нагружать грунт в близости от ГРИНЛОС Нефтеуловитель Г-85, расположенного в земле: надстраивать постройки, располагать проезды, стоянки и дороги.
Подводить стоки к ГРИНЛОС Нефтеуловитель Г-85 под давление выше нормируемого.
Открывать смотровые люки во время эксплуатации очистного сооружения.
Спускаться в резервуар без предварительного проветривания при эксплуатации нефтеуловителя для очистки промышленных сбросов, так как возможно скопление вредных газов или воздуха с критически низким содержанием кислорода.
