Блок УФ-обеззараживания Гринлос УФ 40 в Санкт-Петербурге
Комплект поставки Гринлос УФ 40
- Корпус «Гринлос УФ 40 »
- Крышка
- Съемный фильтр осветления
- Шкаф управления автоматики
- Футляр УФ модуля
- УФ стерилизатор
- Технический паспорт «Фильтр доочистки сточных вод ГРИНЛОС с УФ-стерилизатором»
Особенности Гринлос УФ 40

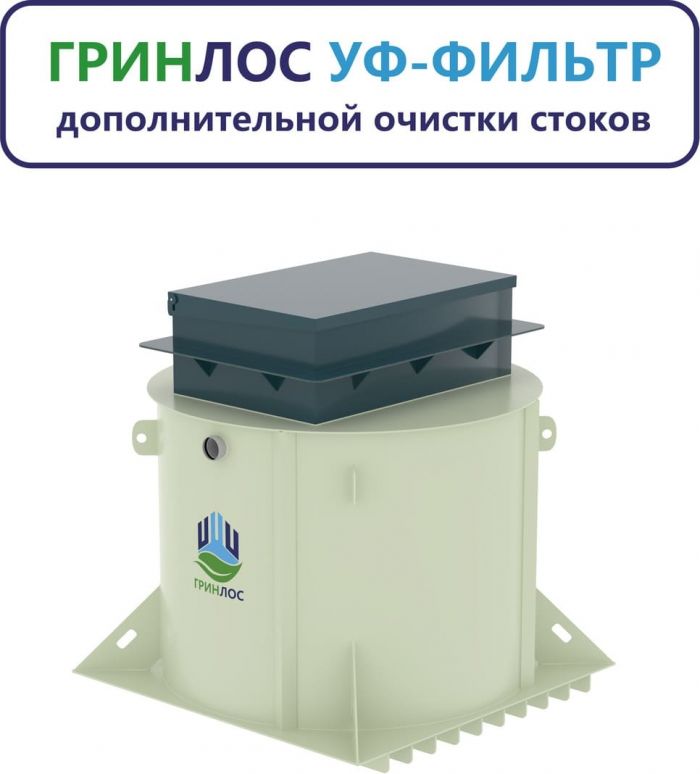

Фильтр доочистки сточных вод с УФ-стерилизатором Гринлос УФ 40 представляет собой цилиндрический колодец из полипропилена-блоксополимера, диаметром 1900 мм. Размер основания 2000*2000 мм. Фильтр доочистки стандартно оснащен грунтозацепами. Высота корпуса с горловиной и крышкой регулируется глубиной залегания подводящей трубы и производительностью. Предназначен для обеззараживания очищенного стока до норм сброса на грунт или в водоем. Методы очистки, применяемые в фильтре доочистки, позволяют практически полностью уничтожить патогенные микроорганизмы и лишить их способности к воспроизводству. Гринлос УФ 40 рассчитан на неравномерное поступление сточных вод в течение суток. В фильтре реализована современная многоступенчатая технология очистки сточных вод, которая представляет собой полный цикл механико-биологической очистки.
Внутреннее устройство и принцип работы Гринлос УФ 40
Работа фильтра доочистки сточных вод с УФ-стерилизатором организована следующим образом:
- очищенные стоки поступают приемную камеру
- стоки осветляются, проходя через загрузку фильтра
- образовавшаяся на загрузке биопленка способствует дополнительной доочистке стоков
- далее, проходя через успокоитель потока (футляр УФ модуля), стоки обрабатываются УФ – излучением.
Засыпка безнапорного фильтра в Гринлос УФ 40 представляет собой керамзит фракцией 20 – 40 мм - инертный материал, пористая структура которого создает благоприятные условия для возникновения активной биопленки. Таким образом, помимо механического осветления стоков от крупных нерастворимых частиц путем их удерживания, в загрузке фильтра продлевается процесс биологической очистки.
Опционально возможно использование различных видов засыпки: уголь, плавающую биозагрузку и т.д.
Замена фильтра предельно проста благодаря быстросъемному замку. После замены фильтр восстанавливается промывкой водой.
Погружные УФ модули успешно используются для обеззараживания сточных вод в безнапорных системах как внутри существующих и проектируемых очистных сооружений, так и на выходе из них.
Модуль Гринлос УФ 40 обеззараживает среду вокруг себя. Обеззараживающий эффект модуля обеспечивается бактерицидным действием ультрафиолетового (УФ) излучения. УФ лучи, испускаемые лампой, имеют длину волны 254 нанометра и вызывают разрушение или дезактивацию ДНК и РНК микроорганизмов (которые являются главной составляющей всех организмов), препятствуя их жизнедеятельности и размножению на генетическом уровне.
Документация
Монтаж фильтра доочистки сточных вод
При проектировании и монтаже Гринлос УФ 40 необходимо руководствоваться рекомендациями техпаспорта, проектной документацией, рекомендациями проектировщиков, а также действующими нормами и правилами:
- СП 45.13330.2012 Земляные сооружения, основания и фундаменты;
- СП 70.13330.2012 Несущие и ограждающие конструкции;
- СП 12–135–2003 Безопасность труда в строительстве;
- СП 22.13330.2011 Основания зданий и сооружений;
- СП 32.13330.2012 Канализация. Наружные сети и сооружения;
- актуальное издание ПУЭ (правила устройства электроустановок).
Монтаж фильтра доочистки стоков, а также пусконаладочные работы должны осуществлять организации и специалисты, имеющие соответствующую квалификацию, имеющие строительные лицензии Госстроя РФ на проведение соответствующих работ. Лица, выполняющие монтаж, должны знать и соблюдать правила техники безопасности и охраны труда. Выполняя строительные работы необходимо использовать средства индивидуальной защиты и строго соблюдать внутренние правила проведения работ на объекте.
Плита под установку Гринлос УФ 40 должна иметь габаритные размеры на 200 мм шире габаритов корпуса фильтра с каждой стороны.
Корпус фильтра доочистки должен устанавливаться на ровной горизонтальной (отклонение от горизонта в месте установки колодца - не более ± 3 мм.) поверхности (площадке), не имеющей каких-либо выступающих элементов или посторонних предметов. Площадка должна выдерживать массу заполненного фильтра доочистки без прогиба днища. Фильтр доочистки Гринлос УФ 40 должен опираться на эту площадку всей поверхностью днища. Установка на балочную конструкцию или свес днища (выступание днища за опорную площадку) ЗАПРЕЩЕНЫ.
Котлован под установку должен иметь размеры и откосы, исключающие осаждение и обвал грунта на плиту основание. При необходимости, стенки котлована должны быть укреплены. Окончательный расчет и задание на подготовку котлована производит специализированная проектная организация. При необходимости обязательно обустройство дренажных канав.
Пример установки Гринлос УФ 40
