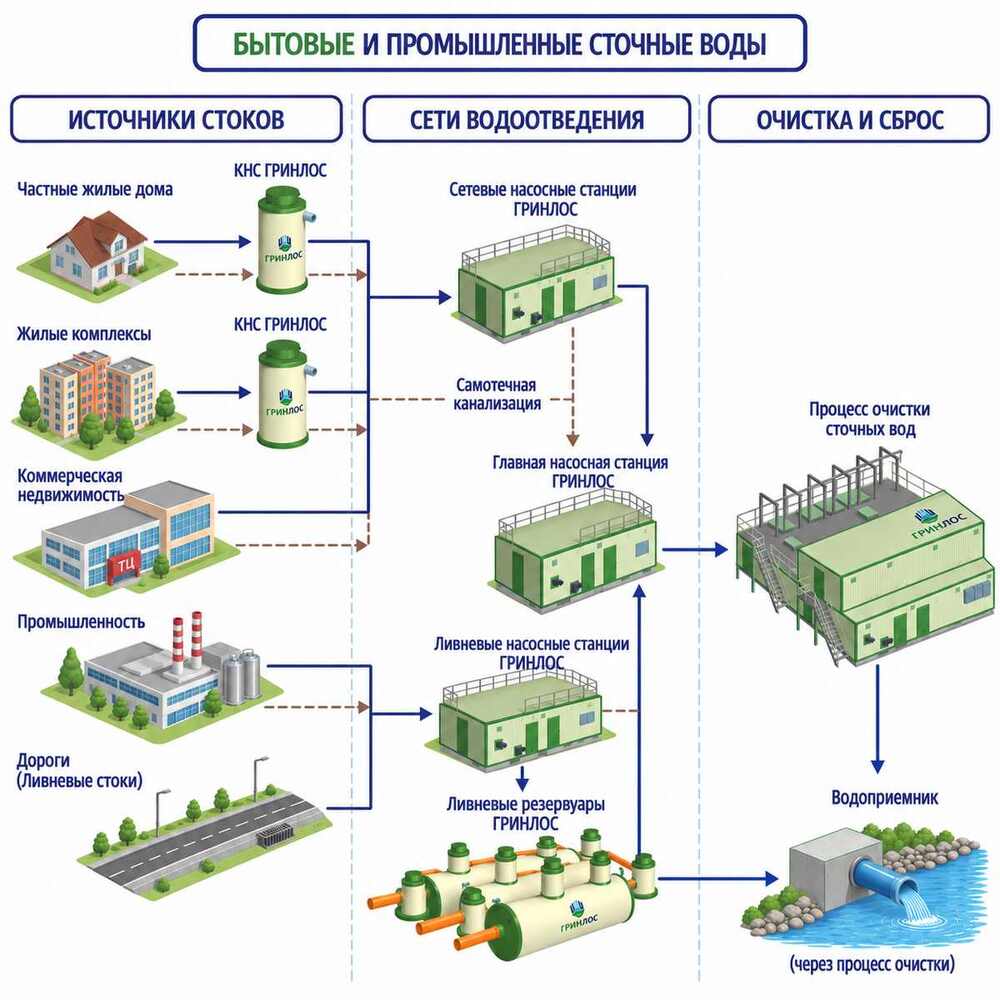

КНС дождевых и ливневых стоков в Санкт-Петербурге

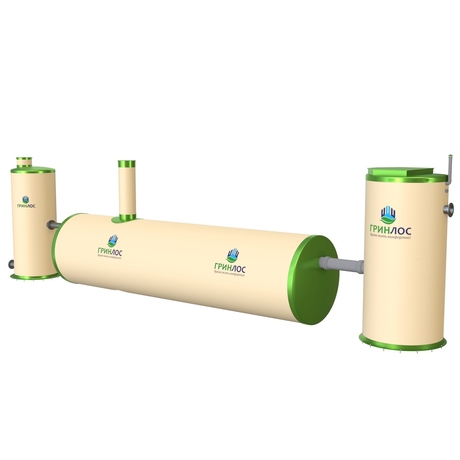

Комплексная трехкорпусная структура ливневой системы

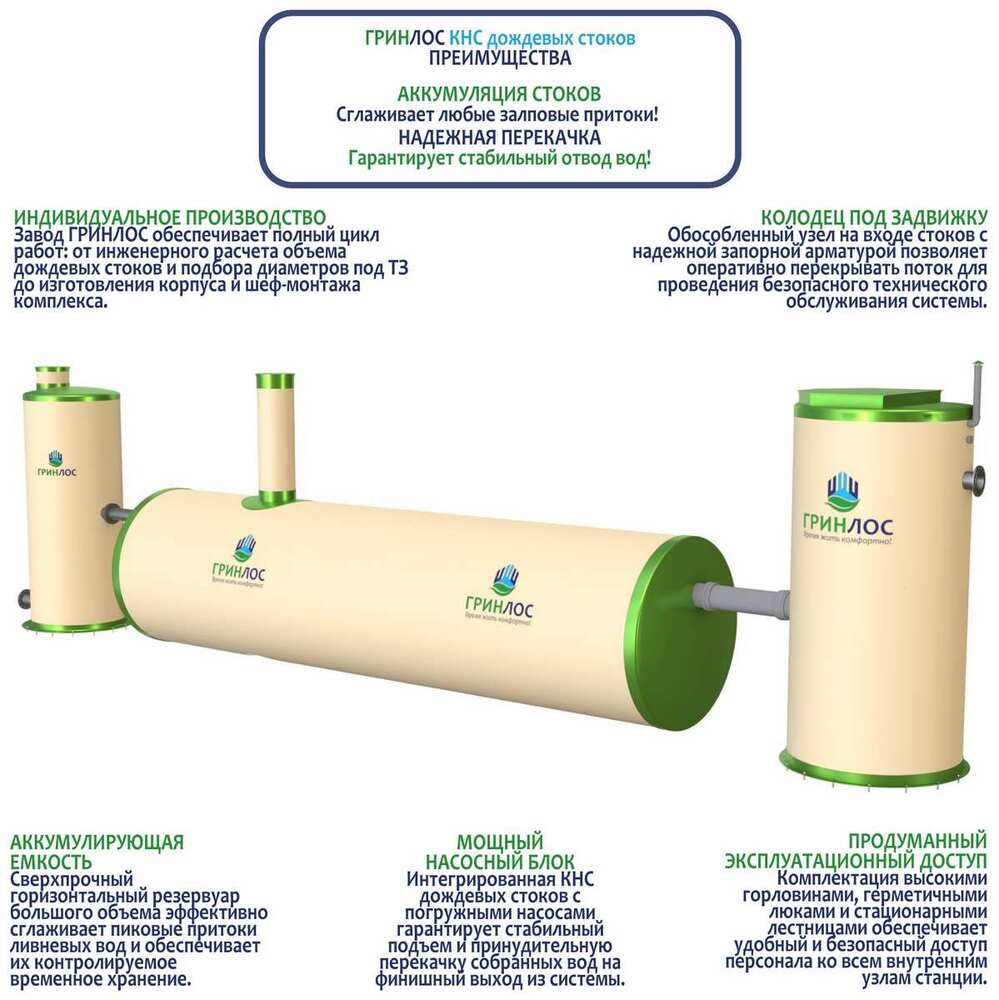

Ливневая насосная станция ГРИНЛОС поставляется в максимальной заводской готовности и состоит из трех технологически связанных подземных модулей:

1. Колодец под задвижку

   Входной распределительный узел для механического перекрытия и регулирования потока с помощью клиновых задвижек.

2. Аккумулирующая емкость

   Горизонтальный стеклопластиковый цилиндрический резервуар увеличенного объема, который оборудован вентиляционными трубами, лестницами и техническими горловинами для временного хранения и сглаживания залпового сброса.

3. КНС дождевых стоков

   Финишный вертикальный корпус насосной станции, внутри которого основной силовой блок откачки стоков.

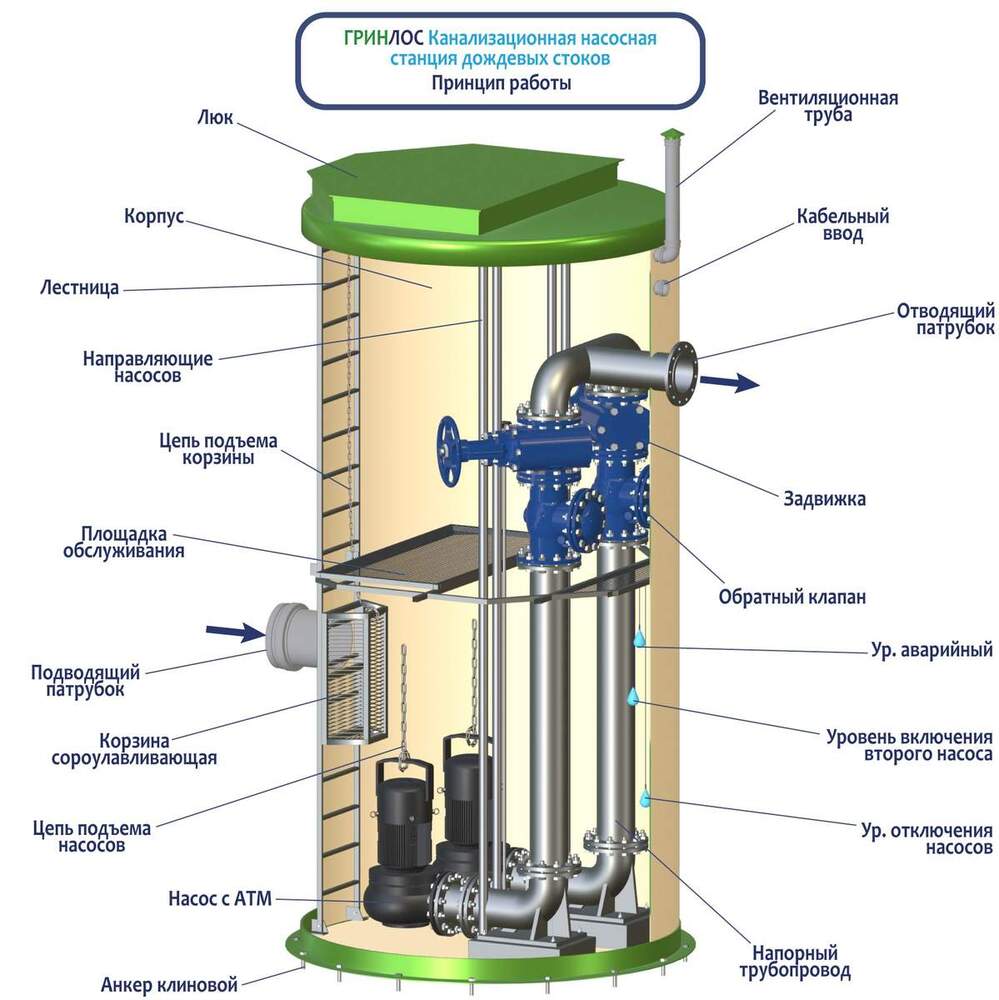

Комплект поставки и внутреннее устройство вертикальной КНС

Главный насосный модуль системы ГРИНЛОС поставляется в полном сборе и включает в себя:

• Стеклопластиковый вертикальный корпус — герметичная шахта, жестко зафиксированная на плите клиновыми анкерами.
• Погружные канализационные насосы (основной + резервный) — специализированные агрегаты с автоматической трубной муфтой (АТМ) и цепями подъема.
• Напорный трубопровод и трубная обвязка — нержавеющие коллекторы с обратными клапанами и запорными задвижками.
• Сороулавливающая корзина — сетчатый нержавеющий барьер на входе подводящего патрубка для улавливания уличного сора.
• Комплект поплавковых датчиков уровня — КИПиА контроля уровней (отключения, включения первого насоса, запуска второго насоса и аварийного уровня).
• Внутренняя инфраструктура — стационарные лестницы, кабельный ввод, вентиляционная приточная труба и площадка обслуживания.
• Шкаф автоматического управления — наружный влагозащищенный щит управления с микропроцессорным контроллером.

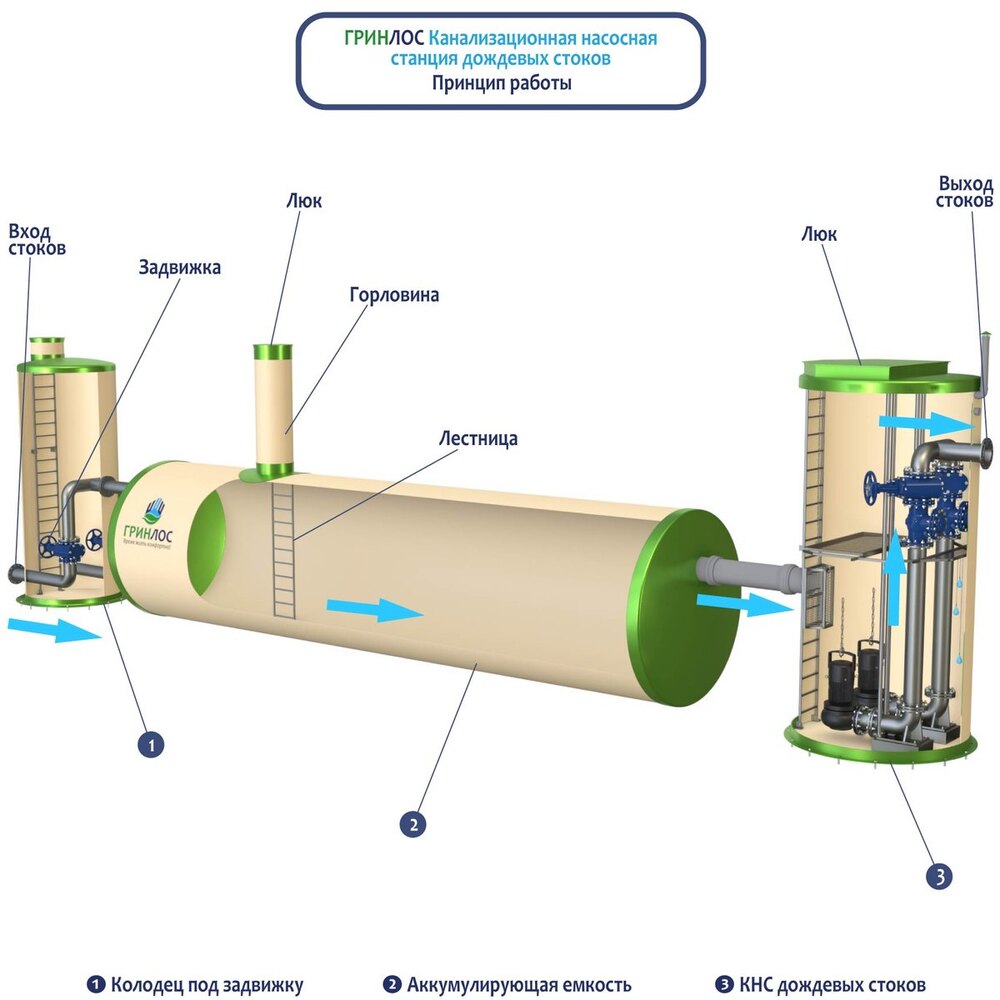

Внутреннее устройство и принцип работы

Перекачивание естественных природных и ливневых вод комплексом ГРИНЛОС происходит в автоматическом режиме:

1. Первичный сбор и мусороудаление.

   Дождевая и талая вода по желобам стекает в дождеприемники и направляется в первый колодец под задвижку, откуда попадает в КНС дождевых стоков. На входе поток проходит сквозь сороулавливающую корзину, в ней остается крупный уличный мусор и хлам.

2. Аккумуляция при залповом сбросе.

   При экстремальном ливне, когда объем воды превышает мгновенную производительность насосов, избыточный поток переливается в горизонтальную аккумулирующую емкость. Она защищает территорию предприятия от затопления и сглаживает пиковую нагрузку. По мере падения уровня вода из емкости постепенно перетекает обратно в КНС.

3. Многоступенчатый запуск насосов.

   В процессе наполнения вертикальной КНС датчики уровня передают сигналы на шкаф управления:

   • При достижении Уровня включения запускается первый рабочий насос.
   • Если приток воды нарастает, и уровень доходит до Уровня включения второго насоса, автоматика подключает резервный насосный агрегат в параллельную работу.
   • При падении уровня воды до минимальной отметки (Ур. отключения насосов) система плавно останавливает двигатели во избежание сухого хода.
   • В случае превышения критической отметки срабатывает Ур. аварийный, одновременно включается световая и звуковая сигнализация.

4. Вывод стоков.

   Насосы нагнетают воду в напорный трубопровод. Она проходит сквозь обратные клапаны, которые предотвращают обратный ток воды, и запорные задвижки, далее через отводящий патрубок выводится за пределы станции на очистные сооружения или в городские коллекторы.

Проектирование и рекомендации по монтажу

Главный насосный модуль системы ГРИНЛОС поставляется в полном сборе и включает в себя:

• Инженерный расчет рабочего объема: Рабочий объем КНС при одном насосном агрегате рассчитывается нашими инженерами на основе максимального количества поступающего стока и допустимого количества пусков насоса в час.
• Монтаж и якорение корпусов: В котловане обустраивается площадка со слоями щебня и песка, поверх них заливается армированная бетонная плита-основание. Все три корпуса опускаются краном и жестко притягиваются к плите крепежными балками (или клиновыми анкерами), что на 100% страхует легкие стеклопластиковые емкости от выдавливания при высоком УГВ (уровне грунтовых вод).
• Обратная засыпка пазух: Производится послойно сухой песчано-цементной смесью, обязательно проливать водой и утрамбовать каждый слой. Для компенсации внешнего давления грунта на стенки емкостей, их во время монтажа нужно постепенно заполнять водой.

Закажите расчет ливневой насосной КНС ГРИНЛОС

Купить КНС дождевых стоков напрямую от завода-производителя ГРИНЛОС — это решение, которое обеспечит работу ливневой канализации вашего объекта без риска затопления территорий. Чтобы получить бесплатный квалифицированный подбор оборудования, отправьте заполненный опросный лист (ОЛ) или техническое задание (ТЗ) через форму обратной связи. Итоговая цена на ливневую насосную станцию рассчитывается индивидуально и зависит от пикового притока (л/с), глубины заложения подводящего трубопровода, общего объема аккумулирующих резервуаров и бренда насосов. Вы можете заказать дождевую станцию «под ключ» с доставкой, шеф-монтажом и сервисным сопровождением.
